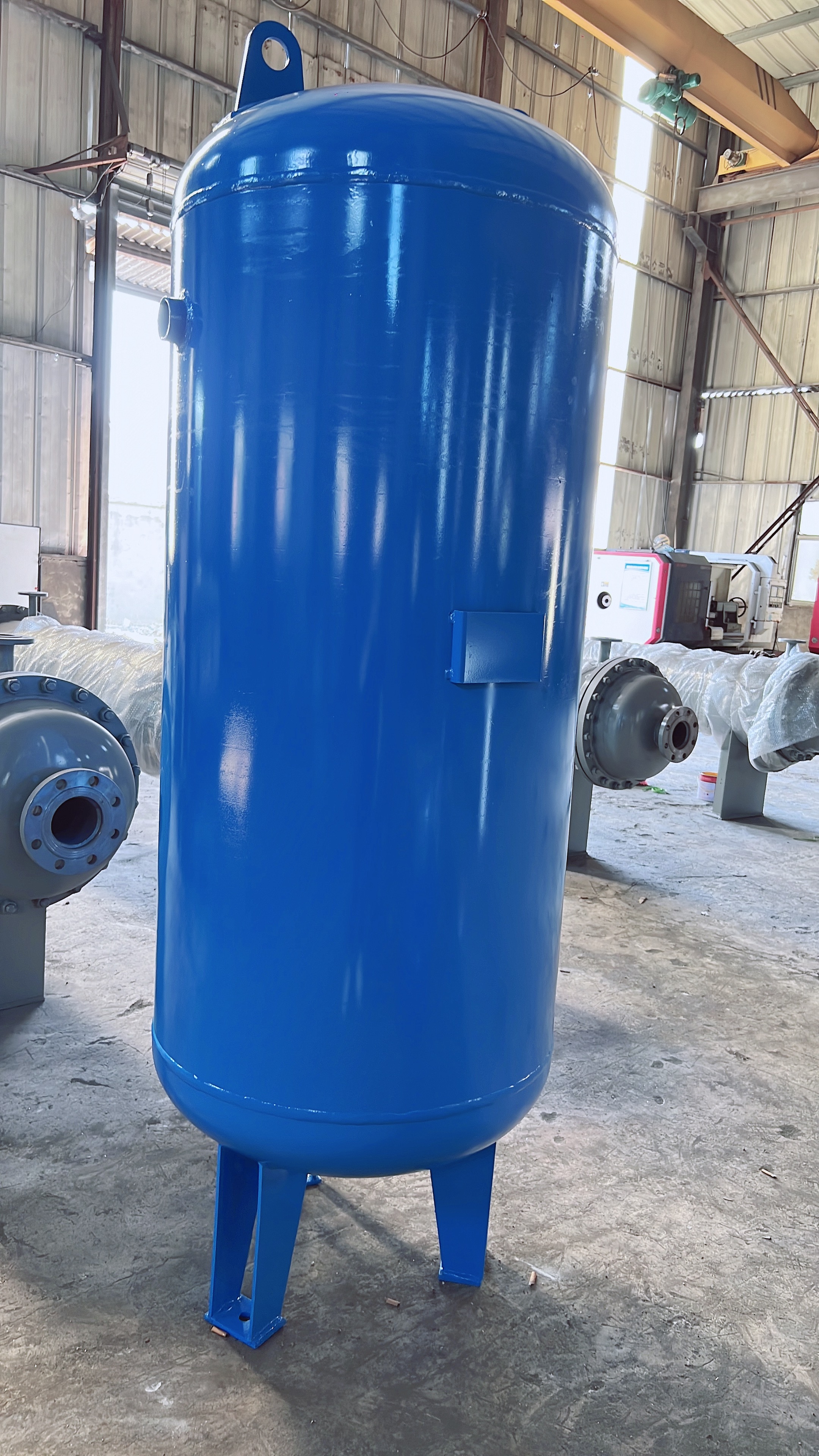

氣液分離器產品介紹

氣液分離器（Gas-Liquid Separator）是一種用于分離氣體和液體的設備，廣泛應用于石油、天然氣、化工、制藥、食品加工等行業。其主要功能是通過物理方法（如重力沉降、離心分離、過濾等）將混合流體中的氣體和液體分離，以滿足后續工藝要求或排放標準。

氣液分離器的分離方式主要基于物理原理，通過不同的技術手段將氣體和液體分離。以下是常見的幾種分離方式及其工作原理：

分離方式

1. 重力沉降分離

    原理：利用氣體和液體的密度差異，在重力作用下，液體沉降到底部，氣體上升到頂部。

    特點：

    結構簡單，成本低。

    適用于液體顆粒較大、氣液密度差異明顯的場合。

   應用場景：天然氣處理、蒸汽分離等。

2. 離心分離

   原理：利用離心力使氣液混合物旋轉，液體因密度較大被甩向外壁并沿壁面流下，氣體則集中在中心區域排出。

   特點：

   分離效率高，適用于小液滴分離。

   設備結構較復雜，能耗較高。

   應用場景：壓縮機進氣口、燃氣輪機進氣過濾等。

3. 慣性分離

   原理：通過改變氣流方向，利用液體顆粒的慣性力使其撞擊擋板或壁面，從而與氣體分離。

   特點：

   適用于高流速、大液滴的分離。

   壓降較大，分離效率中等。

   應用場景：蒸汽管道、空氣壓縮機出口等。

 4. 過濾分離

   原理：使用濾芯或濾網攔截液體顆粒，氣體通過濾材排出。

   特點：

   分離效率高，可分離微小液滴。

   濾芯需定期更換，維護成本較高。

   應用場景：壓縮空氣凈化、氣體干燥等。

 5. 旋流分離（旋風分離）

   原理：氣液混合物沿切線方向進入分離器，形成旋流，液體顆粒在離心力作用下被甩向壁面并沿壁流下，氣體從中心排出。

   特點：

   分離效率較高，適用于中等液滴尺寸。

   設備結構緊湊，壓降較小。

   應用場景：天然氣處理、化工反應器出口等。

 6. 吸附分離

   原理：利用吸附材料（如分子篩、活性炭）吸附液體組分，氣體則通過吸附層排出。

   特點：

   適用于微量液體的分離。

   吸附材料需定期再生或更換。

   應用場景：氣體干燥、精密氣體凈化等。

 7. 冷凝分離

   原理：通過降低溫度使氣體中的液體組分冷凝成液態，從而實現分離。

   特點：

   適用于氣體中易冷凝的液體組分。

   需要冷卻設備，能耗較高。

   應用場景：天然氣脫水、蒸汽回收等。

 8. 超聲波分離

   原理：利用超聲波使液體顆粒聚并成大液滴，再通過重力或離心力分離。

   特點：

   適用于微小液滴的分離。

   設備成本高，技術較復雜。

   應用場景：精密氣體凈化、實驗室研究等。

 9. 靜電分離

   原理：利用靜電場使液體顆粒帶電并吸附在電極上，從而實現分離。

   特點：

   適用于微小液滴和高純度氣體分離。

   設備復雜，維護成本高。

   應用場景：空氣凈化、工業廢氣處理等。

選擇分離方式的考慮因素

1. 氣液混合物的性質：如液體顆粒大小、氣液密度差異、流量等。

2. 分離效率要求：不同分離方式的效率差異較大。

3. 設備成本和維護：如過濾分離需定期更換濾芯，離心分離能耗較高。

4. 工藝條件：如壓力、溫度、流速等。

根據具體應用場景和工藝要求，可以選擇單一分離方式或多種分離方式的組合，以達到 分離效果。

使用說明

1. 安裝

   位置選擇：氣液分離器應安裝在水平且穩固的基礎上，確保設備運行平穩。

   連接管道：按照設計圖紙連接進料口、氣相出口和液相出口，確保密封性良好。

   附件安裝：安裝液位計、壓力表、溫度計等附件，并確保其正常工作。

2. 操作

   啟動前檢查：

   檢查設備各接口是否緊固，無泄漏。

   確認液位計、壓力表等儀表正常工作。

   檢查安全閥是否處于正常狀態。

   啟動操作：

   緩慢打開進料閥門，逐步增加流量至設計值。

   監控氣相和液相出口的壓力、溫度及流量。

   運行監控：

   定期檢查液位，避免液位過高或過低。

   監控壓降，確保設備運行在正常范圍內。

   停機操作：

   關閉進料閥門，停止進料。

   排空設備內的液體和氣體。

   進行必要的清洗和維護。

3. 維護

    定期檢查：檢查設備內壁是否有腐蝕或結垢，及時清理。

    清洗：根據使用情況定期清洗內部，防止堵塞。

    更換附件：如液位計、密封件等易損件需定期更換。

應用場景

氣液分離器廣泛應用于以下領域：

1. 石油和天然氣行業：

    分離天然氣中的液態烴和水。

    分離原油中的氣體。

2. 化工行業：

    分離反應器出口的氣液混合物。

    回收溶劑或化學品。

3. 制藥行業：

    分離發酵過程中產生的氣體和液體。

4. 食品加工行業：

    分離蒸汽和冷凝水。

5. 環保行業：

    處理工業廢氣中的液體顆粒。

規格數據表

氣液分離器的規格數據表示例：

| 參數名稱         | 數值/描述                     |

|------------------|-------------------------------|

| 設備名稱         | 氣液分離器                    |

| 設備型號         | GLS-1000                      |

| 設計壓力         | 1.2 MPa                       |

| 設計溫度         | 150°C                         |

| 操作壓力         | 0.8 MPa                       |

| 操作溫度         | 100°C                         |

| 直徑             | 800 mm                        |

| 高度             | 2500 mm                       |

| 容積             | 1.2 m3                        |

| 材質             | 不銹鋼304                     |

| 進料口尺寸       | DN50                          |

| 氣相出口尺寸     | DN80                          |

| 液相出口尺寸     | DN50                          |

| 分離效率         | ≥99%                          |

| 壓降             | ≤0.03 MPa                     |

| 處理能力         | 1000 kg/h（氣液混合物）       |

| 液位計類型       | 磁翻板液位計                  |

| 壓力表量程       | 0-1.6 MPa                     |

| 安全閥設定壓力   | 1.1 MPa                       |
