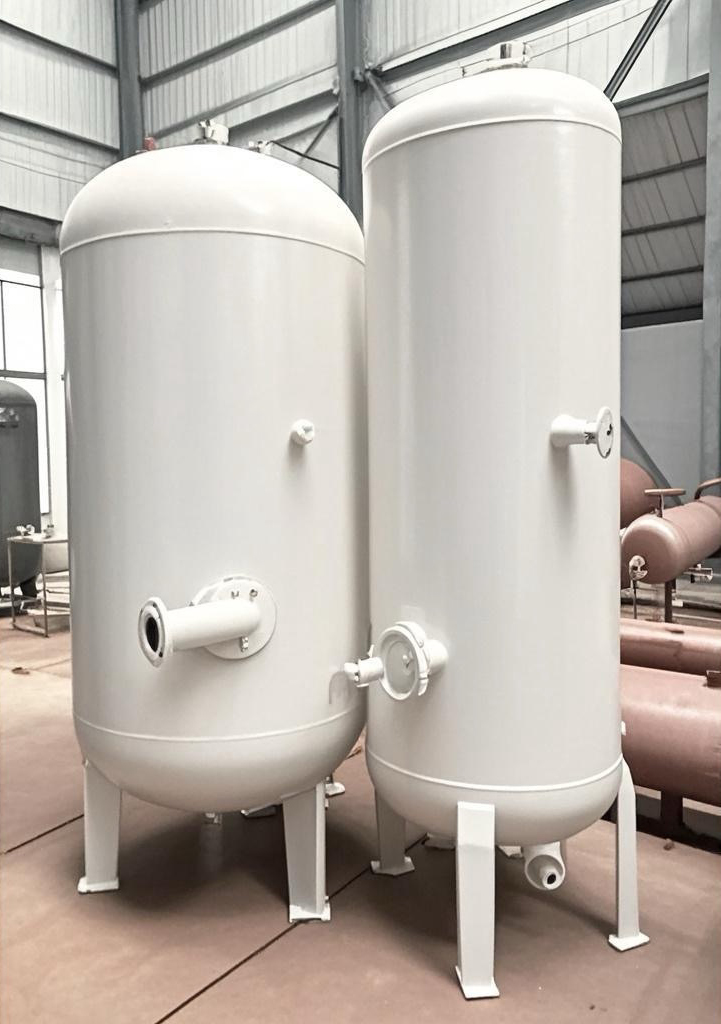

定義：

閃蒸罐是一種用于液體處理系統的設備，主要用于通過降壓使高溫高壓液體迅速蒸發，產生蒸汽并分離出冷卻后的液體。閃蒸過程能夠回收液體中的熱能，提高系統效率。

主要功能：

1. 閃蒸降壓：通過降壓使高溫高壓液體迅速蒸發，產生蒸汽。

2. 能量回收：回收液體中的熱能，生成低壓蒸汽供其他系統使用。

3. 液體分離：分離出冷卻后的液體，便于進一步處理或排放。

結構組成：

罐體：承受高壓，具備足夠的強度和耐腐蝕性。

進液管：連接液體系統，輸送高溫高壓液體。

出汽管：排放閃蒸后產生的低壓蒸汽。

排液管：排放冷卻后的液體。

安全閥：防止壓力過高，確保安全。

壓力表：監控內部壓力。

示例數據表

| 參數名稱       | 數值/描述

|----------------|---------------------|

 設備名稱       | 閃蒸罐

 設備編號       | FD-12345

 設計壓力       | 1.0 MPa

 設計溫度       | 150°C

 操作壓力       | 0.8 MPa

 操作溫度       | 120°C

 直徑           | 1200 mm

 高度           | 3000 mm

 壁厚           | 10 mm

 容積           | 3.5 m3

 罐體材料       | 不銹鋼304

 進料口尺寸     | DN50

 氣相出口尺寸   | DN80

 液相出口尺寸   | DN50

 液位計類型     | 雷達液位計

 壓力表量程     | 0-1.6 MPa

 溫度計類型     | 熱電偶

 安全閥設定壓力 | 1.1 MPa

 進料流量       | 5000 kg/h

 氣相流量       | 2000 kg/h

 液相流量       | 3000 kg/h

 分離效率       | 98%

 壓降           | 0.05 MPa

 停留時間       | 5 min

使用說明

安裝：

1. 將閃蒸罐安裝在液體系統的適當位置，確保進液管連接正確。

2. 出汽管連接至低壓蒸汽系統，排液管連接至液體處理系統。

3. 安裝安全閥和壓力表，確保其正常工作。

操作步驟：

1. 啟動前檢查：確認各連接處無泄漏，安全閥和壓力表正常。

2. 閃蒸操作：高溫高壓液體通過進液管進入閃蒸罐，降壓后迅速蒸發，蒸汽通過出汽管排出，冷卻后的液體通過排液管排出。

3. 監控壓力：操作過程中，密切關注壓力表，確保壓力在安全范圍內。

4. 定期維護：定期檢查安全閥和壓力表，清理閃蒸罐內部，防止堵塞和腐蝕。

注意事項：

- 操作時穿戴防護裝備，避免燙傷。

- 發現異常（如壓力過高、泄漏等）立即停止操作并檢修。

- 定期維護，確保設備長期穩定運行。

應用場景

1. 電廠水處理系統：

用于處理鍋爐給水系統中的高溫高壓水，回收熱能，提高效率，減少?gòu)U水處理成本。

2. 工業液體處理系統：

在化工、石油、制藥等行業中，處理高溫高壓液體，回收熱能，降低能耗和排放。

3. 地?zé)岚l(fā)電系統：

在地?zé)岚l(fā)電中，處理高溫地?zé)崴ㄟ^(guò)閃蒸產生蒸汽驅動渦輪發電，提升系統效率。

4. 其他液體處理系統：

適用于其他產生高溫高壓液體的系統，進行閃蒸降壓和能量回收。
